關于ETS是最近很多人在關注的問題可燃?xì)怏w檢測，比如ETS系統需不需要獨立？ETS系統如何設計？

新版的《石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準》（GBT 50493-2019）已經開始實行，其中提到了ETS系統的相關內容如下：

一、ETS和DCS（集散控制系統）

可燃?xì)怏w和有毒氣體檢測報警系統不能和生產過程控制系統合并設計，是為了保證生產過程控制系統中的設備或裝置出現故障或停機時，可燃?xì)怏w和有毒氣體檢測報警系統仍能正常工作，因此ETS系統不能與DCS系統合并設計，應把軟件、硬件分開設計。

因ETS的可靠性是確保生產安全的基本要求。而停電是事故發生后的重要因素可燃?xì)怏w檢測，所以ETS宜采用UPS電源進行供電。

二、ETS的組成

ETS系統組成部分，探測器、報警器、報警控制單元。

當現場氣體探測器探測到現場氣體泄露值超出設定報警值之后可燃?xì)怏w檢測，氣體報警控制器會啟動相應的聯動設備如風機、聲光報警器等設備，同時將報警信息通過通訊 接口上傳至中控室上位機。

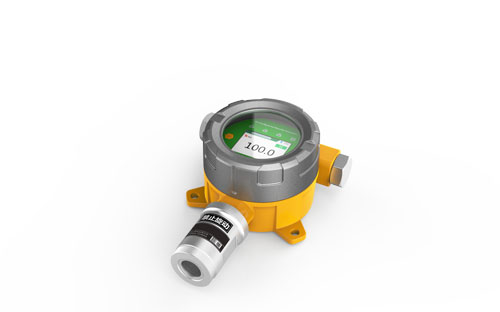

三、ETS中的可燃?xì)怏w探測器

如果ETS系統中存在可燃?xì)怏w探測器，則報警控制單元應取得消防產品認證，且信號傳輸至消防控制室。

可燃?xì)怏w探測器不能直接接入火災報警控制器的原因；

1、可燃?xì)怏w探測器功率遠大于火災溫度探測器及火災煙霧濃度探測器的功率

2、可燃?xì)怏w探測器報警信號與煙、溫感報警信號含義不同，即使是氣體報警控制器上傳的報警信號也應與煙、溫感報警信號有明顯的區別。

3、兩種設備的使用壽命及檢定標準不同，在同一總線上會有極大的隱患。

四、SIS（安全儀表系統）中的氣體探測器

本條規定了，如果氣體探測器被用于安全儀表系統時應獨立進行設置 ，不能接入其他系統，所以ETS系統與SIS系統應獨立設計，相互不能產生影響。

惟泰安全

VitalSafety

五、ETS系統配置圖

對于ETS的劃分國標中未給出明確的要求，在GBT-50493-2019中有一張系統配置圖，我們將其拆分可以發現，該系統圖中應包含三大系統，分別為ETS系統、SIS系統、火氣系統的可燃?xì)怏w報警系統。

六、惟泰ETS系統布置圖

惟泰ETS系統，選用VT330S機柜式氣體報警控制器，該控制器每臺機柜最多可接入68臺4-20mA的氣體探測器，每臺探測器配接1路通道卡獨立顯示，控制器主控卡自帶兩組無源開關量信號氨氣檢測儀，可進行聯動輸出或報警信息上報，機柜采用2100mm×800mm×600mm標準尺寸，通訊協議采用標準的modobus協議，rs485接口，可實現上位機集中監控的功能。監控軟件功能強大，可實現現場濃度、狀態的監控，還有強大的記錄存儲功能，軟件可靈活設置，操作簡單可燃?xì)怏w檢測儀，可滿足用戶的多種需求。

謝謝觀看！
