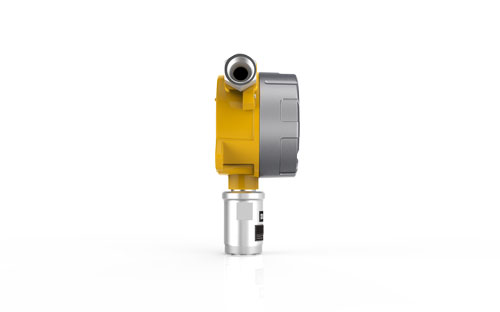

二氧化硫氣體報警器由探測器與報警控制主機構成，廣泛應用于石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時二氧化硫報警器，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表voc氣體檢測儀，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時采取安全措施，避免燃爆事故發生。

1.應用時的注意事項

二氧化硫氣體報警器固定式安裝一經就位，其位置就不易更改，具體應用時應考慮以下幾點。

(1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，并畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。

(2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。

(3)根據泄漏氣體的密度(大于或小于空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，并在其流動的下游位置作出初始設點方案。

(4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。

(5)對于存在較大有毒氣體泄漏的場所，根據有關規定每相距10-20m應設一個檢測點。對于無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性二氧化碳報警器，一般應在下風口安裝一臺檢測器。

(6)對于有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。

(7)對于氣體密度大于空氣的介質，應將檢測器安裝在低于泄漏點的下方平面上二氧化硫報警器，并注意周圍環境特點。對于容易積聚有毒氣體的場所應特別注意安全監測點的設定。

(8)對于開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。

2.二氧化硫氣體報警器安裝的注意事項

(1)報警器探頭主要是接觸燃燒氣體傳感器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。

(2)報警器的安裝高度一般應在160-170cm，以便于維修人員進行日常維護。

(3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。

(4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。

(5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小于空氣密度時，探頭應安裝在距屋頂30cm外，方向向下;反之，探頭應安裝在距地面30cm處，方向向上。

二氧化硫氣體報警器施工接線圖

控制器采用三芯屏蔽線與探測器連接(注:單芯線徑不低于0.75mm國標線，依實際距離而定)，將屏蔽層與控制器機殼相連并可靠接地。當采用RVV線纜時，應穿金屬管并將金屬管可靠接地。

參照控制器與探測器接線圖，將二氧化硫氣體報警器的控制器與探測器的對應端子相連接

接線方式

1.將輸入控制器端子與探測器端子對應相接

2.輸出端子與聯動設備的連接

3.當排風扇等感性設備滿足小于等于5A/220VAV條件時，

4.可直接與輸出端子相連，但盡可能的避免負載設備直接與輸出端子相連，當負載設備大于5A/220VAV時二氧化硫報警器，必須外接轉接設備;

5.控制器、探測器要保證可靠的接地;

6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。

騰元達編輯，轉載請注明出處
