（一）地下管廊環境監測概述

地下管廊裝有各種線信號線、熱力管、燃氣管、電信管道、給水管道、電力管道等等，是一個多種信號與傳輸對象交匯的場所，為了充分保障管廊內環境安全，需要對其內部環境進行監測，以達到實時、自動監測地下管廊內的環境，其重要性不言而喻。

（二）地下管廊環境監測系統功能

主要涉及到管廊內的溫濕度、燃氣泄露、火險、有害氣體、積水監測等。 據實際情況，還可能涉及到其它監測。 通過在地下管廊配置相應的傳感器及報警器甲醇報警器，并通過通信將監測信號從投料口引出到地面上，并通過無線通信（GPRS）傳輸?shù)奖O(jiān)控中心，通過配套的綜合管理軟 件對數據進行分析。通過軟件對每個測點的地理位置、測量值或工作狀態進行連續采集，如出現異常，系統會自動生成報警（聲光報警、短信報警、郵件報警可 選），**時間通知到相關人員，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響管涵的正常工作。

地下管廊環境監測系統示意圖

（三）地下管廊環境監測系統測點說明 由于管廊較長，需要選擇合適的距離來設置監測點

1、對于溫濕度數據可以對參考200米一個測點

2、對于燃氣報警則要針對實現情況選擇布的距離要大大縮短(或者選擇可能會發生報警的特殊區域)

3、對于積水報警則選擇低洼或易積水區域監測。

4、對于有害氣體監測管廊溫濕度，則要判斷具體是什么氣體為主甲醇檢測儀，為何產生，如果產生了積水(污水)可能會產生惡臭氣體等。

5、對于火情報警，按消防標準的話，會很密集，具體到管廊按什么標準，需要另行考慮。

地下管廊環境監測系統硬件

（1）JCJ175A溫濕度變送器

產品特點：產品采用高防護等級，適用于地下隧道等環境較潮濕的環境使用，產品采用數字信號，適于遠距離傳輸。 工作電源：24VDC；溫度范圍（-20-60）℃；濕度范圍：0-100%RH；信號輸出：RS485；外形尺寸：117X86X41mm；安裝方式：壁掛式；液晶顯示(LCD);

（2）JCJ716DI 智能數據采集器

產品特點：數據采集器可以采集如煙霧報警器、燃氣報警器、積水報警器等，并輸出數字信號。 信號通道：16通道；信號采集速度：50ms/通道；信號輸入：pt100；信號輸出：隔離串行雙向通訊接口RS485；數據刷新時間：100ms/通道；工作電源VDC24； 功耗≤4W；工作環境:溫度0-60℃；濕度:85％RH；每500米放一個采集器；

（3）JCJ121 光電感煙探測器

產品功能：用于監測所處區域的煙氣濃度，當達到一定標準后，自動發送報警信號管廊溫濕度，防止產生火聚合險。 工作電壓；12VDC；工作溫度(-10~50) ℃；環境溫度≤95%RH；安裝方式吸頂；監視面積：10平方米；輸出形式常開/常閉；傳感器類型紅外光電管；靈敏度等級符合（GB4715-93）4.22火災靈敏度試驗標準；

（4）JCJ100W 水浸變送器

產品功能：用于監測所處區域是否存在積水，當有積水產生時，自動報警。 工作電壓24VDC；工作環境0～50℃ 10～100%RH；輸出形式： 2、繼電器（默認為常開接點）（也可以常閉接點）報警條件：當變送器底部的金屬探頭接觸到水時管廊溫濕度，就會發出報警信號；外形尺寸83×58×34mm；

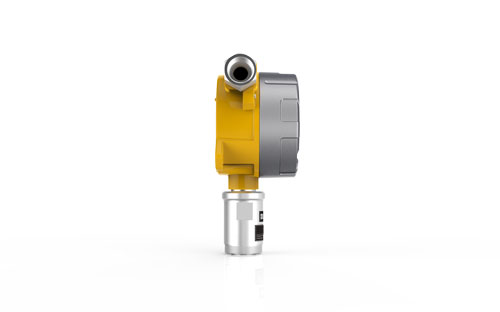

（5）JCJ130A 可燃氣體探測器

產品功能：用于監測所處環境是否存燃氣泄露，當有泄露時產生報警。 探測氣體天然氣；工作電壓22VAC±15%,50Hz; 報警濃度8%LEL; 工作環境0-55℃；相對濕度≦95%RH; 穩定性:長期工作報警濃度誤差±5%LEL；重復性：重復測試報警濃度誤差±3%LEL；報警方式：聲光報警，常開/常閉可選 (AC220V,500mA)；外形尺寸：125x70x44mm；
