系統概述

綜合管廊環境與設備監控系統是按照《城市綜合管廊工程技術規范》（GB50838-2015）中綜合管廊監控與報警系統的要求管廊溫濕度，在地下綜合管廊環境布設各種傳感器和多通道數據采集單元，實現對綜合管廊環境中有毒有害氣體濃度、可燃氣體濃度、環境溫濕度、集水坑水位等數據進行實時在線采集管廊溫濕度煤氣檢測儀，通過多通道數據采集單元進行在線監測、預警、上傳至統一管理平臺，通過多通道區域控制單元實現對現場排風機、水泵、電氣設備等進行就地自動、就地手動或遠程控制。

系統特點 建設要求

綜合管廊環境監控系統實現對綜合管廊環境監測、綜合管廊環境告警環氧乙烷報警器，實現對綜合管廊設備監控管廊溫濕度，根據艙室布置管道類型不同，設計安裝的環境監測設備不同。

1.每個防火分區綜合管溝內每隔1OOm均設有一套環境探測儀，監測參數包括CO(一氧化碳)、CH(甲烷)、0(氧氣)、H2S（硫化氫）溫度和濕度。風機設備由溝內的溫濕度、氧氣濃度、有害氣體濃度、火災警情控制。氣體類探測器安裝在管廊內人員出入口和通風口處。

2.每個防火分區集水坑設置一個投入式液位計，液位信號通過RS485總線方式傳入多通道數據采集單元。

3.每個多通道區域控制單元可控制8臺電機啟停，結合MDCU形成控制系統進行自動和遠程排水泵控制、風機控制、照明控制燈。

系統示意圖

系統主要由感知層、傳輸與控制層、上層應用組成。

系統功能

1.監測告警

實現對綜合管廊環境溫濕度監測、告警。

實現對綜合管廊環境中有毒氣體、可燃氣體監測、氧氣濃度監測、告警。

實現對綜合管廊環境中集水坑液位監測、告警。

實現對綜合管廊內其他系統報警信號采集、監測、告警。

2.聯動控制

實現對綜合管廊內排風機啟?？刂?、聯動控制。

實現對綜合管廊內潛水泵啟?？刂啤⒙搫涌刂啤?/p>

實現對綜合管廊內照明配電進行開關控制。

實現對綜合管廊內其他系統報警控制信號采集監控。

系統產品

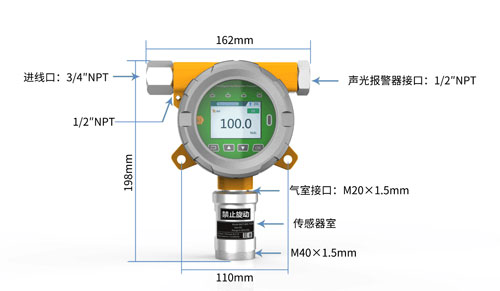

無線氣體探測器

? 可選甲烷、氧氣、硫化氫、溫濕度、液位等監測傳感器。

?支持RS485、4-20mA、無線通信方式。

?支持2路繼電器信號輸出與聲光報警功能。

?可選催化燃燒、半導體、電化學、紅外線、PID光電離子、熱傳導式傳感器

?可選選擇泵吸式、擴散式采樣方式。

無線液位變送器

?實現對高層建筑消防水池、消防水箱水位監測報警。

?解決高層建筑消防水池水位不足帶來的安全隱患。

?具備NB-IOT或GPRS通信，可選移動、電信、聯通網絡。

?采用投入式液位檢測技術，檢測精確度高、成本低。

無線溫濕度傳感器

? 支持RS485、4-20mA、無線通信方式。

?支持溫濕度數據存儲、斷電續傳。

? 采用智能化的電源管理模式，電池壽命長達5年。

?GPRS傳輸模式下支持遠程升級。

多通道采集單元

?模擬量采集開關量輸入輸出。

?超過128路RS485通信傳感器輸入。

?支持modbus、TCP/IP、MQTT等通信協議。

?內置UPS供電、實現掉電告警與數據存儲。

產品安裝
